OLED屏在開發時的常見問題

1、安裝

OLED的安裝通常用3種方式：
1.因為本身比較薄，所以通常雙面膠或者泡棉膠粘在PCB上即可。

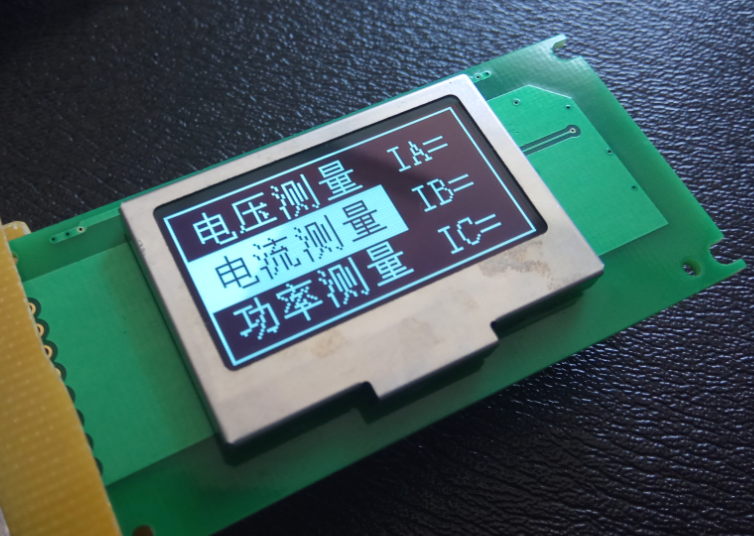

2.如果對安全性要求較高，可以在屏幕周圍套一層鐵框，用鐵框?qū)LED壓在PCB上。
3.做結構的時候余留好OLED的卡槽。
具體設計的時候可以聯系我司，羅姆液晶將會為客戶量身提供合適的安裝方式。


2、FPC的彎折

FPC通常是可以彎折的，但是不能折的太厲害，經常會遇到初次設計的客戶把FPC直角折過去焊接或者插接，造成一段時間后FPC接觸不良導致無顯亂顯等等，所以彎折的時候一定要考慮到余留空間。
在協助客戶開發時，類似的細節問題會有很多，羅姆液晶專業生產液晶屏多年，會事無巨細的將注意點告知客戶，確?？蛻舨粫轭愃频膯栴}重復開發。

3、電源

OLED屏需要兩個工作電壓，VDD和VCC（或者VPP）。其中VDD是
IC邏輯部分的工作電壓，通常2.8~3.3V。
VCC（或者VPP）是類似LCD的背光電壓，用來點亮像素。
在關機或者待機的狀態下，需要保證VCC（或者VPP）為0，否折可能會產生mA級別的漏電流。
尤其需要注意的是，在使用類似下圖的DCDC結構獲得VCC（或者VPP）的時候，DCDC芯片的CE端實際上無法真正使輸出為0，CE端的關閉只能使輸出VOUT=VIN而已。需要在VIN之前關斷電源。


4、CROSSTALK

由于被動OLED是行掃描電壓驅動，當行與行點亮的像素點數差距比較大的時候，會出現有的行比較亮，有的行比較暗的情況。
解決這個問題有2個方法：
1.設計圖案的時候，盡量使用黑底白字的方式，會有效緩解。
2.如果實在要使用，可以嘗試降低屏亮度（減小亮度寄存器的值）的方式調整視覺效果。
對于彩屏，由于圖案相對豐富，更加容易出現CROSSTALK，設計的原則同樣是以暗色底為好。具體來說就是顯示效果：背景色RGB三色全部關掉＞RGB中關掉兩色＞RGB中關掉一色。



5、燒屏

長期示固定的畫面，可能會引起殘影（也就是常說的燒屏）。
解決方式：設置屏保，讓顯示內容不停變動。
